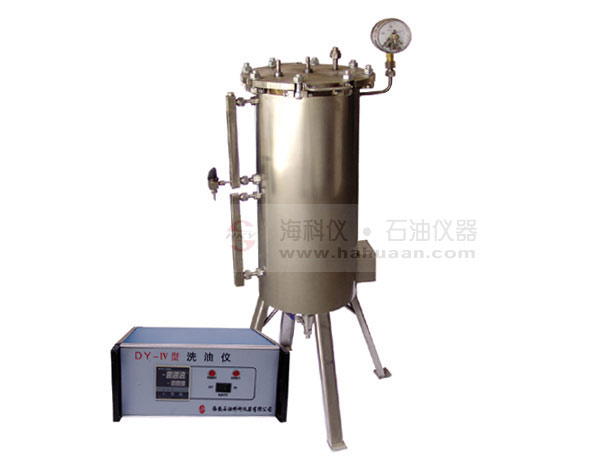

DY-4型洗油儀
一、概 述
DY—4型巖心快速洗油儀適用在實驗室中清洗規格和非規格巖心，它具有清洗效率高、自動控制溫度、壓力等優點。
二、主要技術指標
|
容積（L） |
25 |
10 |
2 |
|
巖心室尺寸 |
φ188×220 |
φ128×140 |
φ56×105 |
|
加熱功率 |
4kw |
4kw |
1.5KW |
|
工作壓力 |
≤0.4MPa |
||
|
工作溫度 |
≤130℃ |
||
|
電源電壓 |
220V |
||
三、工作原理
DY—4型洗油儀由溶劑室、樣器室、冷卻裝置及控制部分組成，結構如圖。
將樣品放入巖心籃一同放入巖心筒中，將溶解原油能力較強的有機溶劑加熱到沸點蒸發，蒸氣上升遇冷凝結，滴入巖心室中，以每秒3～4滴為宜，對巖心進行沖刷、浸泡，使油溶出以達到除油目的。當溶劑滴滿巖心室時，靠虹吸作用，使溶有原油的溶劑回流到溶劑室中，繼續加熱蒸發，這樣循環洗，直到把巖心中的原油清洗干凈（達到要求）為止。
