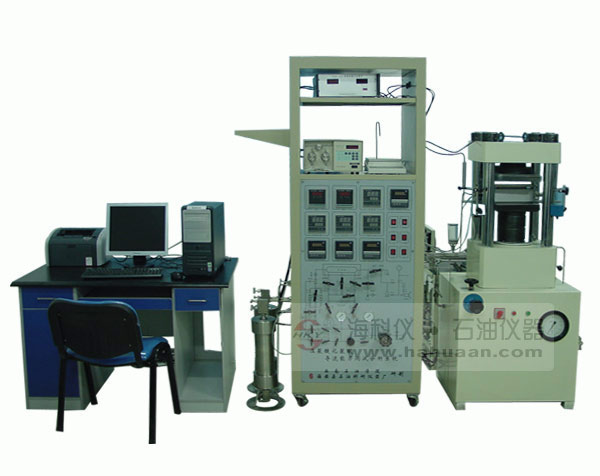

裂縫導流能力測試系統
一、儀器功能
1．滿足模擬酸在裂縫中酸化流動實驗及返排實驗要求。
2．滿足模擬壓裂液、氣液兩相流等不同介質在裂縫中流動實驗及返排實驗要求。
3．滿足評價巖石酸液濾失和壓裂液濾失實驗要求。
4．滿足支撐劑的嵌入和返排實驗要求。
5．滿足室溫～180℃，流動壓力0～20Mpa和最高閉合壓力100Mpa下酸蝕導流能力測試，包括氣測導流能力、液測導流能力。
6．滿足室溫～180℃，流動壓力0～20Mpa和最高閉合壓力100Mpa下支撐劑導流能力測試，包括氣測導流能力、液測導流能力。
二、產品技術參數
1、 導流能力液體驅替泵：壓力20MPa，流量精度范圍0.01ml/min～12ml/min
2、酸液和壓裂液驅替泵：流速范圍1 mL/min～1000mL/min，壓力20MPa，氣體注入流速范圍0 L/min～10L/min
3、儀器流程壓力：50 MPa/Max
4、測試壓力精度：0.25%F.S
5、儀器工作溫度：200℃±1℃
6 、實驗流程耐強酸、堿；容器、管閥件、模型等均采用哈氏合金材料制造
7 、閉合壓力：0 MPa～120MPa
8、支撐劑厚度：0.25 cm～1.0cm
9、巖板規格：178×38×25mm
10、液測導流能力壓差： 0 KPa～10KPa、精度0.25%F.S
11、氣測導流能力巖心前后壓力：0 KPa～10KPa，精度0.25%F.S
12、氣體導流能力流量計：0 mL/min～3000mL/min，壓力20MPa
13、導流能力：0µm2 .cm～2000µm2 .cm
14、滲透率: 0µm2～4000µm2
15、位移：量程±20㎜，準確度±0.0001mm
16、工作介質：酸液、氣、水、壓裂液等
